一般楼梯踏步宽度不应小于0.26米,踏步的高度不应大于0.175米,楼梯扶手高度不应该小于0.9米,楼梯栏杆垂直干件间净空不应大于0.11米,楼梯的平台净宽不应小于楼梯断尽的宽度且不应小于1.2米,楼梯平台的结构下缘可以人行走,通道的垂直高度不应低于两米

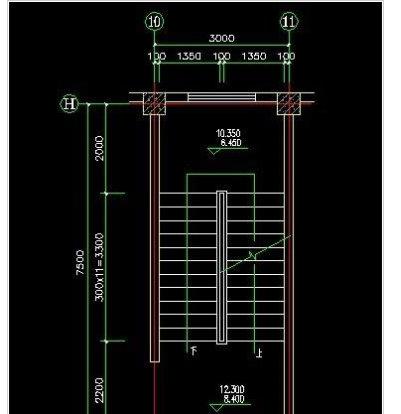

楼梯长度要根据层高,踏步宽,平台来定。常规住宅3米的两跑楼梯,每跑是九步,两头1.2米的楼梯平台,就是8*260+2*1200=4480,此时楼梯净尺寸长度就是4.48米。

cad怎么绘制楼梯踏步

绘制楼梯踏步的CAD图纸可以按照以下步骤进行:
1. 打开CAD软件,选择横向或纵向的绘图空间。
2. 使用直线工具,在绘图空间中绘制楼梯的踏步外轮廓。根据设计需求,确定楼梯踏步的长度和宽度。
3. 使用直线工具绘制楼梯的侧边轮廓。根据设计需求确定楼梯踏步的高度和倾斜角度。可以根据需要,将楼梯的顶部和底部直接连接到侧边轮廓。
4. 使用绘制矩形工具,将楼梯踏步的表面绘制出来。可以使用“填充”工具将踏步的表面填充成不同的颜色。
5. 根据需要,在楼梯踏步的侧面和底部添加支撑结构或扶手等细节。可以使用直线、多边形和曲线工具创建这些结构。
6. 进行必要的调整和修改,以便符合设计和要求。可以使用CAD软件的编辑工具对绘制好的楼梯踏步进行修改,例如平移、旋转和缩放等。
7. 最后,保存CAD图纸。可以将图纸保存为CAD软件支持的常见文件格式,如.DWG或.DXF。

cad楼梯用哪种线型画

在 CAD 中绘制楼梯时,通常使用直线和圆弧两种线型。直线用于绘制楼梯的扶手、横梁和竖梁等,而圆弧则用于绘制楼梯的踏面和休息平台等。此外,在绘制楼梯时,还需要注意直线和圆弧的交点,以保证楼梯的稳定性和美观性。

你们应该对线条要求不严格的,分出粗实线细实线就可以了,轮廓线一般都是粗的,其他标注 尺寸线 虚线 点划线都是细的,标题栏外框是粗的,打印时0.5 和0.25就可以了 默认的细实线宽是0.2的

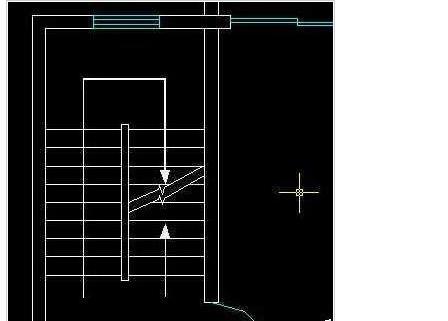

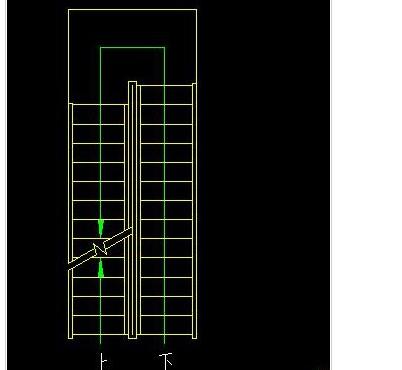

CAD如何画楼梯

使用CAD画楼梯的具体步骤如下:

1、打开CAD。

cad楼梯平面图怎么画 cad平面图楼梯长度一般是多少

2、打开CAD之后,然后在绘图里找到直线命令。

cad楼梯平面图怎么画 cad平面图楼梯长度一般是多少

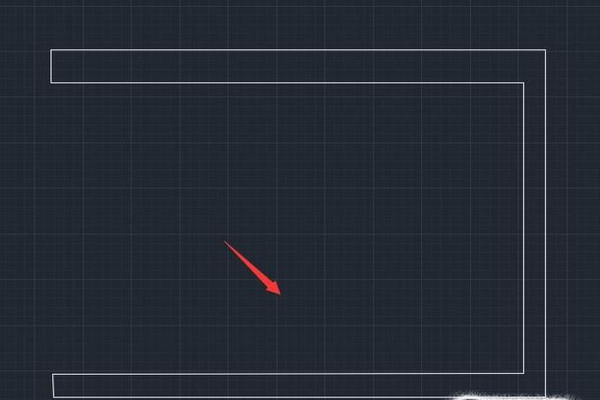

3、选择直线命令我们在绘图区里绘制楼梯的框架结构。

cad楼梯平面图怎么画 cad平面图楼梯长度一般是多少

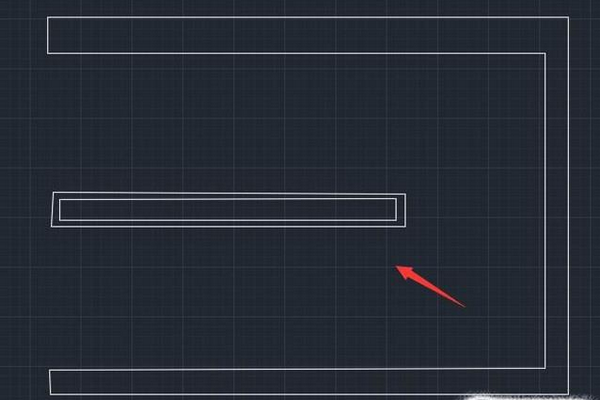

4、再在楼梯框架结构内画出楼梯的中间的扶手图形。

cad楼梯平面图怎么画 cad平面图楼梯长度一般是多少

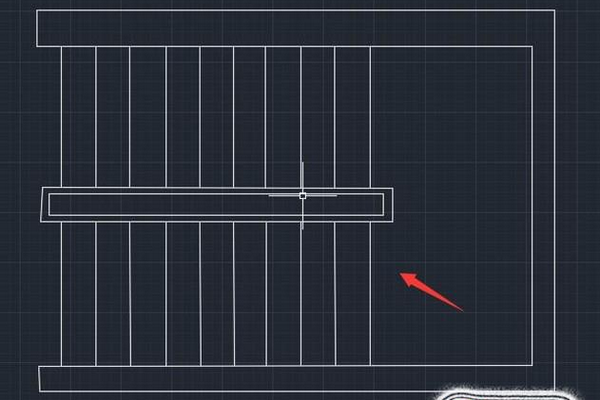

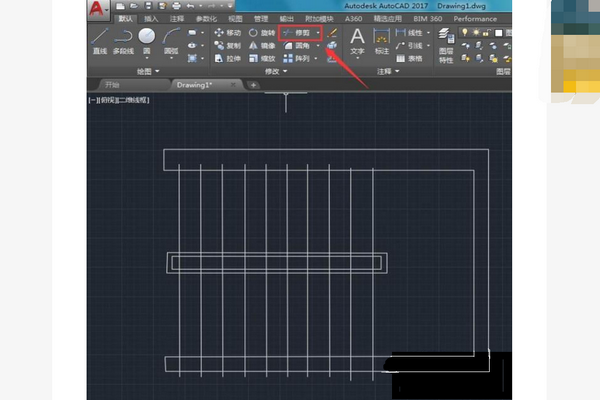

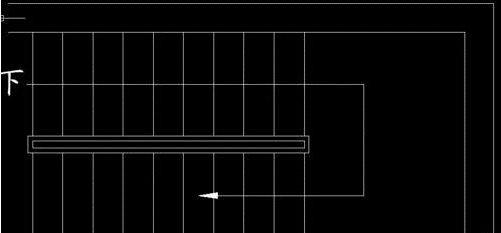

5、再使用直线命令绘制出两边楼梯台阶,绘制出楼梯的台阶之后再在修改里找到修剪命令。

cad楼梯平面图怎么画 cad平面图楼梯长度一般是多少

6、使用修剪命令我们将多余的线修剪掉。

cad楼梯平面图怎么画 cad平面图楼梯长度一般是多少

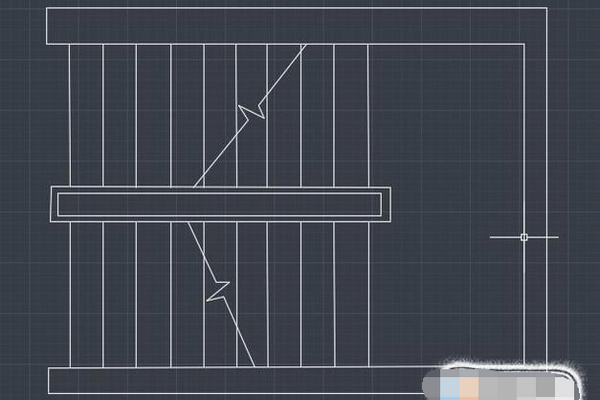

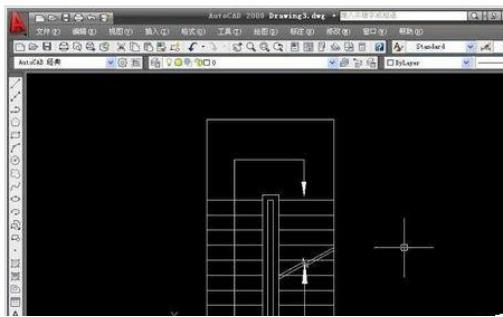

7、再在台阶的中间再画出楼梯的折断线,楼梯绘制完毕。

cad楼梯平面图怎么画 cad平面图楼梯长度一般是多少

1、首先,我们单击CAD“绘图”工具栏中的“直线”按钮,再点开“正交”按钮,绘制楼梯的墙体与扶手,绘制完成进行下一步。

cad楼梯平面图怎么画 cad平面图楼梯长度一般是多少

  2、选择菜单栏中的“格式”然后再点开“点样式”的命令,在打开的“点样式”对话框中来选择“X”样式。

cad楼梯平面图怎么画 cad平面图楼梯长度一般是多少

  3、选择菜单栏中的“绘图”然后点开“点”然后再点开“定数等分”的命令,以左边扶手的外面线段为对象,数目为8(可自拟),绘制等分点。

cad楼梯平面图怎么画 cad平面图楼梯长度一般是多少

  4、单击“绘图”工具栏中的“直线”按钮,分别以等分点为起点,左边墙体上的点为终点绘制水平线段。

cad楼梯平面图怎么画 cad平面图楼梯长度一般是多少

  5、最后这一步,我们来删除绘制的等分点,删除完毕以后,我们可以使用“镜像”功能或者是再绘制楼梯的另一边,最后绘制楼梯完成。

cad楼梯平面图怎么画 cad平面图楼梯长度一般是多少

使用CAD画楼梯的方法步骤如下:

1.在桌面上双击CAD的快捷图标,将CAD这款软件打开;

2.打开CAD之后,然后在绘图里找到直线命令;

3.选择直线命令在绘图区里绘制楼梯的框架结构;

4.再在楼梯框架结构内画出楼梯的中间的扶手图形;

5.再使用直线命令绘制出两边楼梯台阶,绘制出楼梯的台阶之后再在修改里找到修剪命令;

6.使用修剪命令将多余的线修剪掉;

7.再在台阶的中间再画出楼梯的折断线,楼梯绘制完毕。

CAD中楼梯的侧面图怎样画

1、我们在桌面上双击CAD的快捷图标,然后将CAD这款软件打开,

2、打开CAD之后,然后在绘图里找到直线命令

3、选择直线命令我们在绘图区里绘制楼梯的框架结构,

4、再在楼梯框架结构内画出楼梯的中间的扶手图形,

5、再使用直线命令绘制出两边楼梯台阶,绘制出楼梯的台阶之后再在修改里找到修剪命令

6、使用修剪命令我们将多余的线修剪掉,

7、再在台阶的中间再画出楼梯的折断线,这样我们的楼梯就绘制好了,

1、我们在桌面上双击CAD的快捷图标,然后将CAD这款软件打开,2、打开CAD之后,然后在绘图里找到直线命令3、选择直线命令我们在绘图区里绘制楼梯的框架结构,4、再在楼梯框架结构内画出楼梯的中间的扶手图形,5、再使用直线命令绘制出两边楼梯台阶,绘制出楼梯的台阶之后再在修改里找到修剪命令6、使用修剪命令我们将多余的线修剪掉,7、再在台阶的中间再画出楼梯的折断线,这样我们的楼梯就绘制好了,
